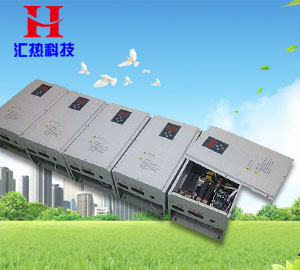

電磁加熱控制器規格及電氣故障
兩相電磁加熱，三相電磁加熱，大功率電磁加熱控制器規格及電氣故障
一、產品電氣規格：
1、額定電壓頻率：380VAC 50Hz /60Hz
2、電壓適應范圍：310V-450V 3、額定功率：根據工件加溫要求
4、工作頻率：8.5-45KHz 最佳段12-20KHz 5、安全工作環境溫度：-20℃-45℃;
6、工作濕度：≤95% 7、熱效率≥90% 8、接線示意圖
9、線圈與被加熱體間距為25MM（包好以后的厚度）
10、工作電流：
25KW：38-43A
20KW：30-35A
15KW：23-28A
11、采用高速輸入及輸出電流霍爾傳感器，能更精確的檢測相位，電流大小
二、基本性能概述 ：
1、有軟啟動功能,在頻繁啟動的情況下,安全可靠,使用壽命長
2、有缺相保護功能 3、有IGBT過流保護功能
4、有輸入及輸出過流保護自動調節負反饋功能
輸入保護 輸出保護
25KW：43A 25KW：80A
20KW： 35A 20KW：70A
15KW：28A 15KW：60A
5、有IGBT過溫保護功能 6、有加熱線圈短路保護功能 7、有加熱線圈開路保護功能
8、半橋串聯諧振電路 9、采用高性能IGBT驅動芯片驅動，完美的驅動及輸出波形
10、自動識別負載及鎖相功能,以使負載端得到最高功率因數，也使電路精確控制在弱感性區高效率工作 11、數臺電磁加熱控制器并聯安裝在同一個加熱管上,互不干擾 12、節電效果好:與目前采用的電熱圈相比,節電可達30%以上 13、安裝方便:可接桶型和平盤型等等結構方式感應線圈
14、運行成本低,維修量少,產品保修1年,終生維護
